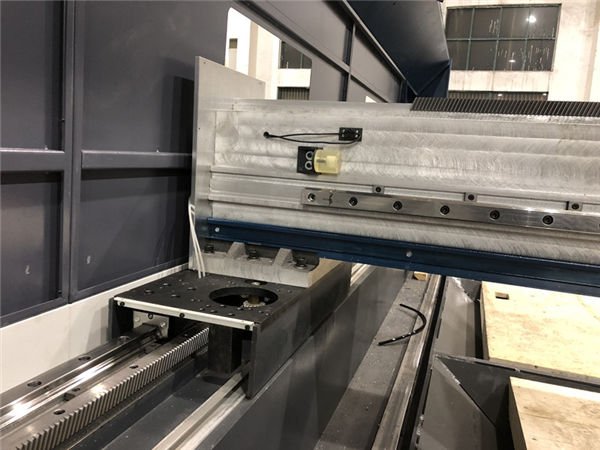

მცირე ზომის სიზუსტის ბოჭკოვანი ლაზერული ჭრის მანქანა ავტომატური განლაგებით 800 ვტ

პროდუქტის აღწერილობა

სერთიფიკაცია: ISO9001: 2008

გადახდისა და ტრანსპორტირების პირობები:

მინიმალური შეკვეთის რაოდენობა: 1 ერთეული

ფასი: მოლაპარაკება

შეფუთვის დეტალები: ხის საქმე

მიწოდების დრო: 7-15 დღე

მომარაგების შესაძლებლობა: თვეში 2000 ერთეული

დეტალური პროდუქტის აღწერა

Პროდუქტის სახელი:	მცირე ზომის 5050 მაღალი სიზუსტით ბოჭკოვანი ლაზერული ჭრის მანქანა	ლაზერული ენერგია:	300w to 800w
Სამუშაო გარემო:	500 * 500 მმ	მაქსიმალური სიჩქარე:	60 მ / წთ
პოზიციონირების სიზუსტე:	0.01-0.03	ფხვნილი მომარაგება:	3 × 380V ± 10% 220V ± 10%
პაკეტი:	Ხის ყუთი	Გარანტია:	1 წელი

ეს მოდელი იღებს მაღალი სიზუსტით წრფივი ხაზოვანი ძრავის სავარძელს, მაღალი სიზუსტით, სწრაფ სიჩქარეს; სურვილისამებრ მაღალი სიზუსტით CCD ავტომატური მდებარეობა, ავტომატური კალიბრაცია. ავტომატური კომპიუტერული პროგრამის საშუალებით კონტროლირებადი მთელი პროცესი, პროგრამული უზრუნველყოფის ინტერფეისის რეალურ დროში გამოხმაურება, დამუშავების სტატუსის დროული გაგება, კონტაქტური დამუშავების პროგრამა, არავითარი მექანიკური სტრესი და დეფორმაცია, მარტივი ოპერაცია, მაღალი ჭრის სიზუსტე.

1, პრაქტიკული ახალი ტიპის პატენტის ინტეგრირებული დიზაინი, შეიძლება შეესაბამებოდეს ლაზერული წყაროს სხვადასხვა ტიპებს ან მწარმოებლებს, კომპაქტური სტრუქტურის საიმედო, უსაფრთხო, პრაქტიკული და გონივრული.
2, ოპტიკური მარმარილოს პლატფორმის გამოყენებით, ვიბრაციის საწინააღმდეგო ჩარჩოს დიზაინი, შესაფერისია სიჩქარის გადაადგილებისთვის, მაღალი სტაბილურობისთვის.
3, მაღალი სიზუსტით, სრული უკუკავშირი ხაზოვანი ძრავის სამუშაო მაგიდაზე, სიჩქარე სწრაფია; დიდი სამუშაო ფართობის ვიზუალური სიზუსტის პოზიციონირება არჩევითია, ავტომატური ზუსტი კალიბრაცია.
4, მრავალფუნქციური ინტეგრირებული კონტროლი, საპატენტო პროგრამის დამოუკიდებელი კვლევა და განვითარება, დამუშავების პროგრამაში პროგრამული უზრუნველყოფის ავტომატური კონტროლი, პროგრამული უზრუნველყოფის ინტერფეისის რეალურ დროში გამოხმაურება, ყველა ფუნქციის და დამუშავების სტატუსის ყველა ნაწილის ჩვენება არაკონტაქტური დამუშავების რეჟიმში, არ არის მექანიკური სტრესი და დეფორმაცია.

კონფიგურაცია

^#	^{ნივთი}	^{სპეციფიკაცია}	^{ბრენდი}	^{შენიშვნა}
¹	^{ლაზერული წყარო}	^{800 ვტ}	^{მაქსფოტონიკა}
²	^{ხაზოვანი ძრავა}
³	^{ოპტიკური grating}	^{რეზოლუცია 0.5μm}	^{ესპანეთი}
⁴	^{მძღოლი}		^servotronix
⁵	^{Z ღერძი ხრახნიანი მოდულის ჯგუფი}
⁶	^{ლაზერული ჭრის თავი}	^BT230
⁷	^{ზუსტი ხაზოვანი სახელმძღვანელო სარკინიგზო}		^{ჰივინი}
⁸	^{მარმარილო}	^{18001350200}	^{შანდონგი}
⁹	^{ორგანოს საფარი}	^{სტანდარტული}
¹⁰	^{მასალის დამუშავება}	^{სტანდარტული}		^{საავიაციო ალუმინის შენადნობი}

Პარამეტრი

^{სამუშაო ზომა}		^{500 × 500 (მმ)}
^{მაქსიმ. აჩქარება}		^{1.2 გ}
^{X AXIS}	^{მაქსიმ. მოძრავი სიჩქარე}	^{60 მ / წთ}
	^{მარშრუტი}	^{500 მმ}
	^{პოზიციონირების სიზუსტე}	^{± 0.01 მმ}
	^{განმეორების სიზუსტე}	^{± 0.004 მმ}
^{Y AXIS}	^{მაქსიმ. მოძრავი სიჩქარე}	^{60 მ / წთ}
	^{მარშრუტი}	^{500 მმ}
	^{პოზიციონირების სიზუსტე}	^{± 0.01 მმ}
	^{განმეორების სიზუსტე}	^{± 0.004 მმ}
^{Z AXIS}	^{მარშრუტი}	^{100 მმ}

სამუშაო მდგომარეობა

¹	^{სამუშაო ტემპერატურა}	^{-10 ～ 45}
²	^{რელატიური ტენიანობა}	^{＜ 90% კონდენსატორის გარეშე}
³	^{გარემო}	^{კარგი ვენტილაცია, ვიბრაცია არ არის}
⁴	^{Ენერგიის წყარო}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{დენის სიხშირე}	^{50 ჰც}

4. მანქანა წინადადება
4. 1 ჩასადები თაროს იღებს მარმარილოს სტრუქტურა და აშშ CNC ლაზერული ჭრის სისტემა. ინტეგრირებული დიზაინით, სატრანსპორტო ქარხნის დამუშავების გზით, რათა მოძრაობა იყოს ზუსტი. ხაზოვანი ძრავის სისტემა, მეგობრული ინტერფეისი და გრძელვადიანი სტაბილური სამუშაო.
მიღებული THK Japan ზუსტი ხაზოვანი სახელმძღვანელო სარკინიგზო, მაღალი სიზუსტით, დაბალი აბრაზიით და ადვილად შეკრება ან გაცვლა.4. 2 ლაზერული ჭრის თავი
BT230 (Raytools, შვეიცარიის ბრენდი) ლაზერული ჭრის თავი, ავტომაგნიტური სისტემით. მას შეუძლია ხელი შეუშალოს მასალების ნარჩენებს დამახინჯების ჭრისგან. დამცავი მინის შეუძლია შეინარჩუნოს და დაიცვას მნიშვნელოვანი ოპტიკური ნაწილების დაბალი ღირებულება ჭრის ხელმძღვანელის შიგნით. ავტო ფოკუსების სისტემა შესაფერისია არასამთავრობო ბრტყელი მეტალის ფურცლების დამუშავებისთვის. BT230 მაღალხარისხიან ლაზერებთან ერთად შეიძლება ფართოდ იქნას გამოყენებული კერამიკული, სამედიცინო, ნახევარგამტარული და სხვა დარგებში.

^{ნივთი}	^{Პარამეტრი}
^{კოლიმაცია}	^{100 მმ}
^{ფოკუსირება}	^{125 მმ}
^{ოპტიკური დიაფრაგმა}	^{25 მმ}
^{საქშენები (ერთჯერადი)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 მმ}
^{ობიექტივის მასალები}	^{კვარცი}
^{ბოჭკოვანი დანამატი}	^QBH
^{დამხმარე წნევა}	^{მაქსიმ. 20 ბარბარი}
^წონა	^{1.5 კგ}

Საკონტროლო სისტემა

პროფესიონალური კომპიუტერის ინდუსტრიული კომპიუტერის მუშაობის, გრაფიკული ინტერფეისის, მარტივი ფუნქციონირების, პროფესიონალური საჭრელი კონტროლის პროგრამული უზრუნველყოფის გამოყენებით თავისუფლად შეგიძლიათ შეიმუშავოთ სხვადასხვა გრაფიკა და ტექსტი, რეალურ დროში დამუშავება, CAD, CorelDraw და სხვა პროფესიონალური რუკების პროგრამული უზრუნველყოფის შექმნა.
. მაღალი ხარისხის სამრეწველო კომპიუტერის კონტროლის ოპერაცია
. მაღალი ეფექტურობის მქონე, CNC ჭრის სისტემის მარტივი ფუნქციონირება
. Z ღერძის ავტომატური მიკვლევის ფუნქცია

პროგრამების ჩვენება

გამოიყენება სხვადასხვა ლითონის ფურცლის ჭრის და საცეცების და სხვა სახის ლაზერული დამუშავების, როგორიცაა აპარატურა, სამომხმარებლო ელექტრონიკის კომპონენტები, სხვადასხვა ინსტრუმენტები, ლითონის დამუშავება სამრეწველო ჭრა; სხვადასხვა მეტალის მასალების ზუსტი ჭრა და საბურღი.
