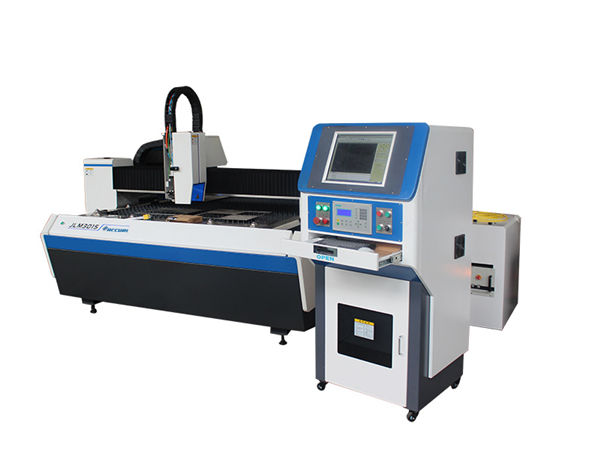

მაღალი სიზუსტით მცირე ზომის თხელი ლითონის ლაზერული ჭრის მანქანები კოროზიის საწინააღმდეგო აცვიათ

პროდუქტის აღწერილობა

სერთიფიკაცია: ISO9001: 2008

გადახდისა და ტრანსპორტირების პირობები:

მინიმალური შეკვეთის რაოდენობა: 1 ერთეული

ფასი: მოლაპარაკება

შეფუთვის დეტალები: ხის საქმე

მიწოდების დრო: 7-15 დღე

მომარაგების შესაძლებლობა: თვეში 2000 ერთეული

დეტალური პროდუქტის აღწერა

Პროდუქტის სახელი:	მაღალი სიზუსტით ლითონის ბოჭკოვანი ლაზერული ჭრის მანქანა	ლაზერული ენერგია:	500w / 800w
Სამუშაო გარემო:	500 * 500 მმ	მაქსიმალური სიჩქარე:	60 მ / წთ
პოზიციონირების სიზუსტე:	0.01-0.03	ფხვნილი მომარაგება:	3 × 380V ± 10% 220V ± 10%
პაკეტი:	Ხის ყუთი	Გარანტია:	1 წელი

ზუსტი ლაზერული ჭრის მანქანა შექმნილია და დამზადებულია RISE LASER– ის მიერ. მიღებულია წამყვანი ლაზერული ტექნოლოგიით თხელი ლითონის გამოყენებისთვის. აპარატი გაერთიანებულია მარმარილოს და Cypcut ლაზერული ჭრის სისტემასთან. ინტეგრირებული დიზაინით, ორმაგი გასასვლელი ხაზოვანი ძრავის მართვის სისტემით, მეგობრული ინტერფეისით და გრძელვადიანი სტაბილური მუშაობით.

* უსაფრთხოების სტრუქტურა
* ნაკლები პროფესია, კარგი მცირე სემინარისთვის.
* მარტივი ოპერაცია
* წამყვანი ციპკუტის ჭრის სისტემა, მარტივი გამოსაყენებლად.
* ანტიკოროზიული აცვიათ
* შესაძლებელია გადამცემი ნაწილების უფასო მოვლა, კოროზიული მასალის ჭრა.
* სტაბილური და გამძლეა
* მარმარილოს ჩარხური ხელსაწყო, ნაკლები დამახინჯება, მაღალი სტაბილურობა, შოკის საწინააღმდეგო, ხოლო მაღალსიჩქარიანი მუშაობის დროს.
* ზუსტი ჭრა
* საუკეთესო ჭრა მოდის შვეიცარიის RAYTOOLS ლაზერული ჭრის ხელმძღვანელისგან
* ბოჭკოვანი ლაზერები
* მიღებულია მოწინავე ბრენდის ბოჭკოვანი ლაზერის მიერ ჩინეთში, რომელიც დამზადებულია კარგი ხარისხითა და სტაბილურობით.
* ზუსტი მოძრაობის მექანიზმი
* ორმაგი ხაზოვანი ძრავის მართვის სისტემას შეუძლია გააუმჯობესოს ჭრის სიზუსტე და ეფექტურობა.

^{კონფიგურაცია}

^#	^{ნივთი}	^{სპეციფიკაცია}	^{ბრენდი}	^{შენიშვნა}
¹	^{ლაზერული წყარო}	^{800 ვტ}	^{მაქსფოტონიკა}
²	^{ხაზოვანი ძრავა}		^{რაიტოლები}
³	^{ოპტიკური grating}	^{რეზოლუცია 0.5μm}	^{ესპანეთი}
⁴	^{მძღოლი}		^servotronix
⁵	^{Z ღერძი ხრახნიანი მოდულის ჯგუფი}		^{უფლებამოსილება}
⁶	^{ლაზერული ჭრის თავი}	^BT230	^{რაიტოლები}
⁷	^{ზუსტი ხაზოვანი სახელმძღვანელო სარკინიგზო}		^{ჰივინი}
⁸	^{მარმარილო}	^{18001350200}	^{შანდონგი}
⁹	^{ორგანოს საფარი}	^{სტანდარტული}	^{რაიტოლები}
¹⁰	^{მასალის დამუშავება}	^{სტანდარტული}	^{რაიტოლები}	^{საავიაციო ალუმინის შენადნობი}

^{Პარამეტრი}

^{მოდელი}		⁵⁰⁵⁰
^{სამუშაო ზომა}		^{500 × 500 (მმ)}
^{მაქსიმ. აჩქარება}		^{1.2 გ}
^{X AXIS}	^{მაქსიმ. მოძრავი სიჩქარე}	^{60 მ / წთ}
	^{მარშრუტი}	^{500 მმ}
	^{პოზიციონირების სიზუსტე}	^{± 0.01 მმ}
	^{განმეორების სიზუსტე}	^{± 0.004 მმ}
^{Y AXIS}	^{მაქსიმ. მოძრავი სიჩქარე}	^{60 მ / წთ}
	^{მარშრუტი}	^{500 მმ}
	^{პოზიციონირების სიზუსტე}	^{± 0.01 მმ}
	^{განმეორების სიზუსტე}	^{± 0.004 მმ}
^{Z AXIS}	^{მარშრუტი}	^{100 მმ}

^{სამუშაო მდგომარეობა}

¹	^{სამუშაო ტემპერატურა}	^{-10 ～ 45}
²	^{რელატიური ტენიანობა}	^{＜ 90% კონდენსატორის გარეშე}
³	^{გარემო}	^{კარგი ვენტილაცია, ვიბრაცია არ არის}
⁴	^{Ენერგიის წყარო}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{დენის სიხშირე}	^{50 ჰც}

მანქანა წინადადება

4.1 აპარატის თაროს იღებს მარმარილოს სტრუქტურა და აშშ CNC ლაზერული ჭრის სისტემა. ინტეგრირებული დიზაინით, სატრანსპორტო ქარხნის დამუშავების გზით, რათა მოძრაობა იყოს ზუსტი. ხაზოვანი ძრავის სისტემა, მეგობრული ინტერფეისი და გრძელვადიანი სტაბილური სამუშაო.
მიღებული THK Japan ზუსტი ხაზოვანი სახელმძღვანელო სარკინიგზო, მაღალი სიზუსტით, დაბალი აბრაზიით და ადვილად შეკრება ან გაცვლა.

4. 2 ლაზერული ჭრის თავი
BT230 (Raytools, შვეიცარიის ბრენდი) ლაზერული ჭრის თავი, ავტომაგნიტური სისტემით. მას შეუძლია ხელი შეუშალოს მასალების ნარჩენებს დამახინჯების ჭრისგან. დამცავი მინის შეუძლია შეინარჩუნოს და დაიცვას მნიშვნელოვანი ოპტიკური ნაწილების დაბალი ღირებულება ჭრის ხელმძღვანელის შიგნით. ავტო ფოკუსების სისტემა შესაფერისია არასამთავრობო ბრტყელი მეტალის ფურცლების დამუშავებისთვის. BT230 მაღალხარისხიან ლაზერებთან ერთად შეიძლება ფართოდ იქნას გამოყენებული კერამიკული, სამედიცინო, ნახევარგამტარული და სხვა დარგებში.

^{კოლიმაცია}	^{100 მმ}
^{ფოკუსირება}	^{125 მმ}
^{ოპტიკური დიაფრაგმა}	^{25 მმ}
^{საქშენები (ერთჯერადი)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 მმ}
^{ობიექტივის მასალები}	^{კვარცი}
^{ბოჭკოვანი დანამატი}	^QBH
^{დამხმარე წნევა}	^{მაქსიმ. 20 ბარბარი}
^წონა	^{1.5 კგ}

4. 3 საკონტროლო სისტემა

პროფესიონალური კომპიუტერის ინდუსტრიული კომპიუტერის მუშაობის, გრაფიკული ინტერფეისის, მარტივი ფუნქციონირების, პროფესიონალური საჭრელი კონტროლის პროგრამული უზრუნველყოფის გამოყენებით თავისუფლად შეგიძლიათ შეიმუშავოთ სხვადასხვა გრაფიკა და ტექსტი, რეალურ დროში დამუშავება, CAD, CorelDraw და სხვა პროფესიონალური რუკების პროგრამული უზრუნველყოფის შექმნა.
. მაღალი ხარისხის სამრეწველო კომპიუტერის კონტროლის ოპერაცია
. მაღალი ეფექტურობის მქონე, CNC ჭრის სისტემის მარტივი ფუნქციონირება
. Z ღერძის ავტომატური მიკვლევის ფუნქცია
CNC ჭრის კონტროლის სისტემა
CNC ჭრის კონტროლის სისტემა არის მაღალი დონის კონტროლის ბარათის გამოყენება, რომელიც Windows XP- ის პროფესიონალურ განვითარებაზეა დაფუძნებული, CNC კონტროლის სისტემასთან სრულად ათვისება, შესაბამისად, რეალურ დროში კონტროლისა და პროგრამული უზრუნველყოფის განახლება მანქანასა და ლაზერულ წყაროს შორის უფრო მოსახერხებელი და სწრაფია.

საკონტროლო სისტემის ძირითადი მახასიათებლები

სტაბილური მოქმედება, კარგი ჩარევის საწინააღმდეგო უნარი
სწრაფი მოძრაობის სიჩქარე, გლუვი დაწყება და გაჩერება
კარგი ჭრის ეფექტი, სწრაფი ჭრის სიჩქარე
დიდი მოცულობის მონაცემთა დამუშავების გაძლიერება
გამომავალი კონტროლი: მხარი დაუჭირეთ ერთიანი ერთეულის გამომავალი რეჟიმის მხარდაჭერას, ნებისმიერი პოზიციის მხარდასაჭერად დაჭრის დასაწყებად, NC- ს და გრაფიკასთან ერთად ორი გამომავალი რეჟიმში, შეიძლება შეცვალოს გაჩერების პარამეტრების შემდეგ.

პროგრამული უზრუნველყოფა

ლ ინგლისური ვერსია ხელმისაწვდომია
processing ფაილების შენახვა, როგორც ხელახლა დამოწმებული
l სამუშაო მოძრაობა და ეკრანის მოჭრა
ლ შეუძლია ხელი შეუწყოს DXF, G საერთაშორისო კოდექსის NC ფაილებს.
ლ ავტომატურად ჭრის გაანგარიშება
l დამუშავების საჭიროებების შესაბამისად, იგი ხელს უწყობს შეცვლის დაწყების პოზიციის შეცვლას და დამუშავების მიმართულებას, ამავდროულად, სისტემის დინამიკა რეგულირდება, თუ იხელმძღვანელებს ან უხელმძღვანელებს ხაზის პოზიციას.
ოპტიმიზაცია სამუშაო დრო ფაილების იმპორტირების ან სახელმძღვანელო კორექტირებისას.
შესაძლებელია ჯგუფიდან იმპორტირებული და გამოყენებული ნაწილობრივი მონაცემები
ავტომატური ბუდე პროგრამული უზრუნველყოფა CAM
მაღალი რეაგირება, შერჩევის მაღალი მაჩვენებელი, ტრანსმისიის მაღალი სიჩქარე, გარანტირებულია სერვო სისტემის სტაბილურობა, სისტემის საშუალებით, საკვანძო საშუალებით შეუძლია სენსორის მუშაობის კალიბრაცია.
EtherCAT BUS CNC სისტემას (AheadTechs) შეუძლია ხელი შეუწყოს კონტროლის მოქნილს უფრო მეტი კომბინაციური ინტერფეისისთვის .მუშავეთ სხვადასხვა რეჟიმების შახტის კომპენსაციის სხვადასხვა რეჟიმებზე, რათა უზრუნველყოთ მაქინაციის სიზუსტე.
მენეჯმენტი ნაწილების სტატისტიკის დამუშავებისა და წარმოების რაოდენობაზე.

^{თეორიის ჭრის პარამეტრი}

^{სიმძლავრე (W)}	^{მასალა}	^{სისქე (მმ)}	^{ჭრის სიჩქარე (მ / წთ)}	^გაზი
⁸⁰⁰	^{Უჟანგავი ფოლადი}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{ნახშირბადოვანი ფოლადი}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
