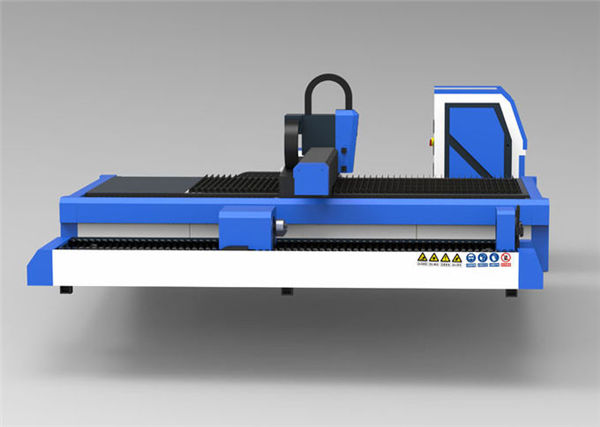

საშუალო სიმძლავრის უჟანგავი ფოლადის ლაზერული ჭრის მანქანა, 1500w ლაზერული ფურცლის ჭრის მანქანა

საშუალო სიმძლავრის უჟანგავი ფოლადის ლაზერული ჭრის მანქანა, 1500w ლაზერული ფურცლის ჭრის მანქანა

პროდუქტის აღწერილობა

სერთიფიკაცია: CE / FDA
გადახდისა და ტრანსპორტირების პირობები:
შეკვეთის მინიმალური რაოდენობა: 1 სეტი
ფასი: აშშ დოლარი
შეფუთვის დეტალები: ხის ყუთი რკინის საყრდენი ქამრით
ადგილზე მიტანის დრო: 15 - 30 სამუშაო დღე
გადახდის პირობები: T / T, L / C, Western Union
მომარაგების შესაძლებლობა: 2000 ერთეული წელიწადში

დეტალური პროდუქტის აღწერა

ჭრის ფართობი:1500 * 3000 მმგაგრილების რეჟიმი:წყლის გაგრილება
ლაზერული ენერგია:1500 ვტსაკონტროლო პროგრამა:ციმციმი
მდგომარეობა:ახალისამუშაო მაგიდის მაქსიმალური დატვირთვა:1000 კგ
CNC ან არა:დიახლაზერული ტალღის სიგრძე:1060-1080nm
პოზიციონირების სიზუსტე:± 0.05 მმსამუშაო ძაბვა:380V / 50Hz

პროდუქტის აღწერა

1. აპარატი შედუღებულია მაღალი ინტენსივობით მთლიანი ფურცლით, ხოლო მაღალი ტემპერატურის გახურების შემდეგ, მანქანა შეიძლება გამოყენებულ იქნას 20 წლის განმავლობაში, ყოველგვარი დეფორმაციის გარეშე.
2. იმპორტირებული ზუსტი ხელსაწყოებით და თაროსთან, ხაზოვანი სახელმძღვანელოს სარკინიგზო და გადამცემი საშუალებით, აპარატს აქვს მაღალი სიზუსტე, მაღალი ეფექტურობა და მაღალი სტაბილურობა.
3. აღჭურვილია მოწინავე უკაბელო ხელით ტერმინალით, მანქანა შეიძლება მუშაობდეს დისტანციური მართვის საშუალებით.
4. აპარატურა იღებს ლაზერული სპეციალური სიჩქარის შესატყვის სისტემას, მაღალი ხარისხის სერვის ძრავას, წარმოადგენს პნევმატური, მექანიკური, ფოტოელექტრული, ციფრული კონტროლისა და სხვა მოწინავე ტექნოლოგიების ინტეგრაციას, როგორც ერთ-ერთი მაღალტექნოლოგიური პროდუქტი.

მახასიათებლები

1. შესანიშნავი საერთო შესრულება, ცვალებადი სამუშაო მაგიდები, 7 წამი, მაღალი სიჩქარის შეცვლის დასასრულებლად, მუშაობის ეფექტურობის გაუმჯობესება 48% -ზე მეტი.
2. აპარატში შედის დატვირთვის არეალი და დამუშავების არეალი, სტანდარტული კონფიგურაცია არის ცვალებადი სამუშაო მაგიდები, ავტომატური შეცვლა სამუშაო ნაწილს დამუშავების ზონასა და დატვირთვის უბანს შორის საავტომობილო საშუალებით, მოსახერხებელია ატვირთვა და გადმოტვირთვა. ცვლადი სამუშაო მაგიდის შექმნით, შეგვიძლია მოამზადოთ შემდეგი ატვირთვა დამუშავების დროს, მეტად გაუმჯობესებული სამუშაო ეფექტურობა.
3. აღჭურვილია გამოსაბოლქვი მოწყობილობა, აქვს კარგი ამომწურავი ეფექტი და მცირე დაბინძურება.
4. მცირე ზომის ოკუპირებული ტერიტორია, მაღალი სისტემის ინტეგრირება, მოსახერხებელი ფუნქციონირება და შენარჩუნება, 24 საათიანი უწყვეტი მუშაობა.
5. წყლის ჩილერს აქვს უსაფრთხოების დაცვის კარგი ფუნქცია, როგორიცაა ტემპერატურის ზემოქმედება, ფაზის ნაკლებობა, წნევა, წყლის შესვენება, ძაბვა, გადატვირთვა და ა.შ. სტაბილური შესრულებით დააკმაყოფილა ლაზერული წყაროს გაგრილების მოთხოვნა.

ბოჭკოვანი ლაზერული ჭრის მანქანა სხვადასხვა ლაზერული წყაროების შედარება

ლაზერული წყაროს მოდელიᲑოჭკოვანიCO2დისკი
ელექტრო ოპტიკური კონვერტაციის ეფექტურობა30%10%15%
მაქსიმ. გამომავალი50 კვტ20 კვტ8 კვტ
BPP (4 / 5Kw)<2.568
დიოდის ცხოვრება ტუმბოს> 100,000ნ.ა.10,000
ოკუპირებული ტერიტორია (4 / 5Kw)<1M23 მ 2> 4M2
მოვლაარ არის საჭიროებასაჭიროახშირად
რბილი დამუშავებაუფრო შესაფერისიშეუსაბამოშესაფერისი
სტაბილურობასაუკეთესოკარგიკარგი
შთანთქმის სიჩქარე% - ფოლადი351235
შთანთქმის სიჩქარე% - ალუმინი727
ჩანაცვლებული ნაწილებიმაღალი სიკაშკაშის ნახევარგამტარული ლაზერის ფართოზოლოვანი ერთი ბირთვი, 100,000 საათზე მეტი ტუმბო. ერთ – ერთი ნახევარგამტარის დაზიანება არ ახდენს გავლენას ლაზერის ნორმალურ მუშაობაზე, მაგრამ უფრო და უფრო ნაკლებ ენერგიაზე, რადგან თითოეული ნახევარგამტარული ტუმბოს წყაროდან ერთმანეთისგან განცალკევებისთვის გამოიყენება.ლაზერული მუშაობა გაზს მოითხოვს
დანამატი, ასახვა ობიექტივი.		ნახევარგამტარული ბარი (მასივი) მაქსიმალური პულსის მოდელი 5000 საათის ან 10000 საათის უწყვეტი რეჟიმში. ტუმბოს წყაროების ლაზერული გზით გამოყენებას იყენებენ პროცესში, რომლებსაც ხშირად ცვლილებები სჭირდებათ, ყოველ ჯერზე ცვლილებები უნდა იყოს 200,000-230,000 აშშ დოლარამდე.

1500W ბოჭკოვანი ლაზერული ჭრის დანადგარის გამოყენებითი მასალები

ბოჭკოვანი საჭრელი ძირითადად გამოიყენება ნახშირბადის ფოლადის ჭრის, ზომიერი ფოლადის, უჟანგავი ფოლადის, სილიკონის ფოლადის, ალუმინის შენადნობის, ტიტანის შენადნობის, galvanized ფოლადის ფურცლის, მწნილის ფორუმში, ალუმინის თუთიის ფირფიტაზე, სპილენძზე და მეტალის მასალებზე. ეს არის cnc ლაზერული საჭრელი, რომლის საშუალებითაც შესაძლებელია მაღალი სიზუსტის ჭრა. მას ასევე შეიძლება ეწოდოს ბოჭკოვანი საჭრელი დანადგარი, ბოჭკოვანი ლაზერული საჭრელი, ლითონის საჭრელი მეტალი, ბოჭკოვანი საჭრელი, ნახშირბადოვანი ფოლადის ჭრა, cnc ლაზერული საჭრელები.

ტექნიკური პარამეტრი

Სამუშაო გარემო3000 * 1500 მმ
მაკონტროლებელი + სიმაღლის მიმდევარიციმციმი
ლაზერული წყარობოჭკოვანი ლაზერული წყარო 1500W
ტალღის სიგრძე1070nm ± 10nm
ლაზერული თავისურვილისამებრ
Gear და Rackგერმანია
გზამკვლევი სარკინიგზოტაივანის HIWIN
პოზიციონირების სიზუსტე4 0.04 მმ
სისქის ჭრა1-20 მმ
ჭრის მაქსიმალური სიჩქარე40000 მმ / წთ (მასალების მიხედვით)
სამუშაო ძაბვაAC220V / 110V 10% 50HZ / 60HZ
მინის ხაზის სიგანე.120.12 მმ
გადაცემაYaskawa servo 850W + FASTON ამცირებელი
Z ღერძიYaskawa 400W + სამუხრუჭე
გაცივებაწყლის გაგრილება
სტრუქტურა10 მმ სისქის შედუღებული ფოლადის მილის, ალუმინის ალუმინის Gantry
Ენერგომოხმარება.57.5KW

ტექნიკური პარამეტრი: სამუშაო ფართობი 3000 * 1500 მმ კონტროლერი + Heigh მიმდევარი Cypcut ლაზერული წყარო ბოჭკოვანი ლაზერის წყარო 1500W ტალღის სიგრძე 1070nm ± 10nm ლაზერული ხელმძღვანელის არჩევითი გადაცემათა კოლოფი და რაკეტა გერმანიის სახელმძღვანელო სარკინიგზო ტაივანი HIWIN პოზიციონირების სიზუსტე ≤ ± 0.04 მმ სისქე ჭრის 1-20 მმ მაქსიმალური სიჩქარე 40000mm / წთ (მასალების მიხედვით) სამუშაო ძაბვა AC220V / 110V ± 10% 50HZ / 60HZ მინის ხაზის სიგანე ≤0.12 მმ ტრანსმისია Yaskawa servo 850W + FASTON შემცირების Z ღერძი Yaskawa 400W + სამუხრუჭე გამაგრილებლის წყლის გამაგრილებელი სტრუქტურა 10 მმ სისქის შედუღებული ფოლადის მილის, ალუმინის ალუმინის სანთლებით ენერგომოხმარება .57.5KW

1500W ბოჭკოვანი ლაზერული საჭრელი მანქანის მოქმედება

1. მანქანა სარგებლობს შესანიშნავი წარმოდგენებით, ჭრის მაღალი სიჩქარით, მაღალი ეფექტურობით, უსაფრთხოებით და სტაბილურობით. და დიოდური ტუმბოს მყარი სახელმწიფო ლაზერის უპირატესობა აქვს ხანგრძლივ სამუშაო ცხოვრებას, უფასო შენარჩუნებას და ფოტო-ელექტრო გადაქცევის ყველაზე მაღალ ეფექტურობას. იგი ასევე უზრუნველყოფს მცირე განსხვავების კუთხეს და კარგი ხარისხის მსუბუქ სხივებს.
2. მსუბუქი ლაქა სარგებლობს კარგი ხარისხით და სითბოს მცირე დეფორმაციით. გარდა ამისა, seams მოჭრა თანაბრად და სასიამოვნოა.
3. ზომიერი მკურნალობის შემდეგ, ფოლადის ჩარჩოები მაღალი სიმკვრივით მაღალი ვიბრაციით შეიწოვება და ტემპერამენტით მკურნალობა. და ჩარჩოების ნაგებობის ჩარჩოები ერთსაფეხურით დამუშავებულია დიდი CNC სადარბაზო მანქანების ცენტრში. ოპტიმიზებული სტრუქტურით, მანქანა სარგებლობს სტაბილურობით და მაღალი სიზუსტით.
4. იმპორტირებული სერვოძრავა და დახვეწილი მიმართულების გადაცემის მექანიზმი უზრუნველყოფს მაღალ სტაბილურობას და სიზუსტეს.
5. ინტუიციური ადამიანის-მანქანათა ინტერფეისი (HMI), რომელსაც მრავალი პრაქტიკული ფუნქცია აქვს, მარტივი ფუნქციონირებს.
6. იმპორტირებული ბურთიანი ხრახნიანი და ხაზოვანი გიდები უზრუნველყოფენ გადაცემასა და მიმართულებას.
7. დალუქული საჭრელი თავი ავტომატურად აკონტროლებს სამუშაო ნაწილებს და აქვს შეჯახების საწინააღმდეგო ფუნქცია.
8. აპარატის ელექტრომომარაგება განკუთვნილია ავტომატური უსაფრთხოების დაცვით და აქვს ხარვეზის განგაში.
9. მოდური, დელიკატური და მხატვრული დიზაინით, კომპაქტური მანქანა მოიცავს მცირე ზომის იატაკის ფართობებს გაფანტული ნაწილების გარეშე. და მარტივია მანქანა.
