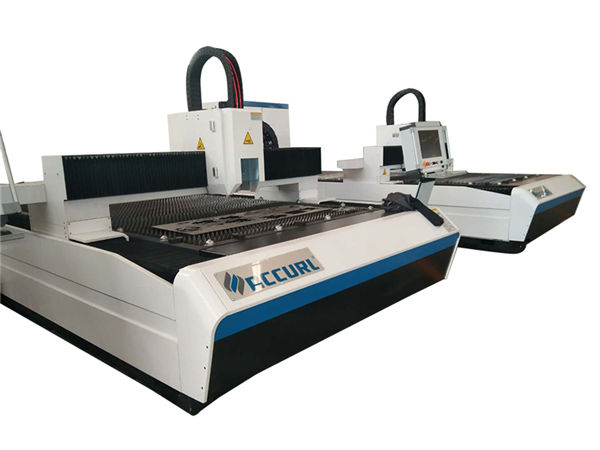

ლითონის ფურცლის სამრეწველო ლაზერული ჭრის მანქანა 500w შიგთავსის დაცვის სისტემით

ლითონის ფურცლის სამრეწველო ლაზერული ჭრის მანქანა 500w შიგთავსის დაცვის სისტემით

პროდუქტის აღწერილობა

სერთიფიკაცია: CE / FDA
გადახდისა და ტრანსპორტირების პირობები:
შეკვეთის მინიმალური რაოდენობა: 1 სეტი
ფასი: აშშ დოლარი თითო სეტი
შეფუთვის დეტალები: ხის ყუთი რკინის საყრდენი ქამრით
მიწოდების დრო: 20-30 სამუშაო დღე
გადახდის პირობები: T / T, L / C, Western Union
მომარაგების შესაძლებლობა: 2000 ერთეული წელიწადში

დეტალური პროდუქტის აღწერა

ლაზერის ტიპი:ბოჭკოვანი ლაზერის წყაროჭრის ფართობი:დიამეტრი 20-200 მმ
გაგრილების რეჟიმი:წყლის გაგრილებაგანაცხადი:გამოყენებითი მასალა
სამუშაო ძაბვა:380V / 50Hzფოკუსის მეთოდი:შემდეგი და ავტომატური რეგულირება Focus
გადაცემის მეთოდი:Gear And Rackლაზერული ენერგია:500 ვტ
სამუშაო მაგიდის მაქსიმალური დატვირთვა:1000 კგX / Y ღერძი პოზიტივი:0.05 / 1000 მმ
CNC ან არა:დიახᲙლასი:ლაზერი 4

პროდუქტის აღწერა

ლაზერის ტიპიბოჭკოვანი ლაზერი
ლაზერული ბრენდიIPG / Maxphotonics
ლაზერული ენერგია500 ვტ (1000W / 2000W / 4000W სურვილისამებრ)
Სამუშაო გარემო1500mmX3000mm 1300x2500mm სურვილისამებრ
სამუშაო მაგიდაფიქსირებული სამუშაო მაგიდა
Საკონტროლო სისტემაPMAC სრული დახურული მარყუჟის სერვო კონტროლი
მართვის რეჟიმიორმაგი სიჩქარის თაროს მართვა
უსაქმური / დამუშავების სიჩქარე72 მ / წთ / 36 მ / წთ
სიზუსტის პოზიციონირება0.05 მმ
დაცვის სისტემადანართის დაცვა
ლაზერული თავიPrecitec / ლაზერული დანადგარი
Ენერგიის წყაროAC220V 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
მთლიანი ძალა7KW ~ 11KW
სართული ფართი5.6mX3.2 მ (ფიქსირებული ცხრილი)

მილების მოჭრა დეტალების სპეციფიკაცია

ჭრის სიგრძე6000 მმ
დიამეტრი20 მმ-200 მმ
მინიმალური დარჩენილი მასალა250 მმ
X ღერძი230 მმ
Y ღერძი6500 მმ
Z ღერძი175 მმ
პოზიციის სიზუსტე0.05 მმ
განმეორების სიზუსტე0.03 მმ
მაქსიმალური მოძრავი სიჩქარე X ღერძი40 მ / წთ
მაქსიმალური მოძრავი სიჩქარე Y ღერძისთვის500 მმ / წმ
აჩქარება1 გ
ზომა (L * W * H)12000 * 1800 * 2400 მმ
წონა3800 კგ

ლითონის მთლიანი ბოჭკოვანი ლაზერის საჭრელი დანადგარის შემადგენლობაში შედის ეს სისტემა შედგება აპარატის, მოძრაობის ნაწილების, ელექტრული აღჭურვილობის მართვის ნაწილებისა და სხვა დამხმარე ნაწილებისგან. კონტროლის სისტემის საშუალებით, რომლითაც მოქმედებს სამი ღერძიანი მოძრაობის ნაწილები, ამრიგად მას შეუძლია მიიტანოს ბოჭკოვანი ლაზერული ჭრის ხელმძღვანელი, მიაღწიოს სტაბილურ, ზუსტ და მაღალსიჩქარიან მოძრაობას; X და Y ღერძი მიიღეს იმპორტირებული ორიგინალი შეფუთვით მაღალი ხარისხის და სიზუსტით HIWIN ხაზოვანი სახელმძღვანელო სარკინიგზო გზით, სამუშაო მაგიდა, რომელიც კვადრატულ მილს ატარებს საერთო აპარატის შედუღებამდე, სტრესის შემსუბუქებული ანტენის სამკურნალოდ, მესის მაქსიმალური დატვირთვით შეიძლება მიიღოთ 500 კგ, ეს ასევე აქვს უნივერსალური ბურთის ტარება, აპარატის გარე დაყენების პერიფერიული დამჭერი მოწყობილობა, გამოიყენეთ მტვერსასრუტი მტკიცებულების სრული მოწყობილობა, ფოტოელექტრული სენსორი და სხვა ზუსტი პოზიციონირების ნაწილები გადაცემის სიზუსტის უზრუნველსაყოფად.

უპირატესობა

1. მბრუნავი აპარატის ელექტროძრავის ძრავა რეგულირებს სიჩქარეს თავისუფლად, მარტივ მუშაობას, დაბალ ხმაურზე, მაღალ მბრუნავ სიჩქარეზე, მაღალი სიზუსტით.
2. კვეთა ხაზის გაჭრა შესაძლებელია. საუკეთესო არჩევანი tubular მშენებლობისთვის.
3.იმპორტირებული მაღალი სიზუსტის გადამცემი მოწყობილობა, რომელიც იდეალურად მუშაობს სერვო სისტემასთან, ამრიგად მას შეუძლია დარწმუნდეს ჭრის სიზუსტე და ეფექტურობა.
4. შესანიშნავი ბილიკის ხარისხი: მცირე ზომის ლაზერული წერტილი და მუშაობის მაღალი ეფექტურობა, მაღალი ხარისხი.
5. ჭრის მაღალი სიჩქარე: ჭრის სიჩქარე 2-3-ჯერ მეტია, ვიდრე იგივე სიმძლავრის CO2 ლაზერული ჭრის მანქანა.
6. სტაბილური გაშვება: მიიღოს მსოფლიოში ყველაზე მაღალი იმპორტის ბოჭკოვანი ლაზერები, სტაბილური შესრულება, ძირითადი ნაწილები შეიძლება მიაღწიონ 100,000 საათს;
7. ფოტოელექტრული კონვერტაციის მაღალი ეფექტურობა: შეადარეთ CO2 ლაზერული ჭრის დანადგარს, ბოჭკოვანი ლაზერული ჭრის აპარატს აქვს სამჯერ ფოტოელექტრული კონვერტაციის ეფექტურობა.
8. დაბალი ღირებულება: დაზოგე ენერგია და დაიცავი გარემო. ფოტოელექტრული კონვერტაციის მაჩვენებელი 25-30% –მდეა. ელექტროენერგიის დაბალი მოხმარება, ეს არის მხოლოდ 20% -30% ტრადიციული CO2 ლაზერული ჭრის მანქანა.
9. დაბალი შენარჩუნება: ბოჭკოვანი ხაზის გადაცემა არ არის საჭირო ასახული ობიექტივი, დაზოგეთ შენარჩუნების ღირებულება;
10. მარტივი ოპერაცია: ბოჭკოვანი ხაზის გადაცემა, ოპტიკური ბილიკის კორექტირება.

გამოყენებითი მასალები

ძირითადად გამოიყენება ნახშირბადის ფოლადის, სილიკონის ფოლადის, უჟანგავი ფოლადის, ალუმინის შენადნობის, ტიტანის შენადნობის, გალვანზირებული ფოლადის ფურცლის, მწნილის დაფის, ალუმინის თუთიის ფირფიტის, სპილენძის და მრავალი სახის ლითონის მასალების ჭრის და ა.შ.

გამოყენებითი ინდუსტრია

ლითონის, აპარატურა, სამზარეულოს ჭურჭელი, ელექტრონული, საავტომობილო ნაწილები, მინა, რეკლამა, რეწვა, განათება, გაფორმება, სამკაულები და ა.შ.
გამოყენებითი მასალა:
სპეციალურად ნახშირბადის ფოლადის, უჟანგავი ფოლადის, Galvanized ფოლადის, შენადნობის, ტიტანის, ალუმინის, სპილენძის, სპილენძის და სხვა ლითონის ფურცლებისთვის
