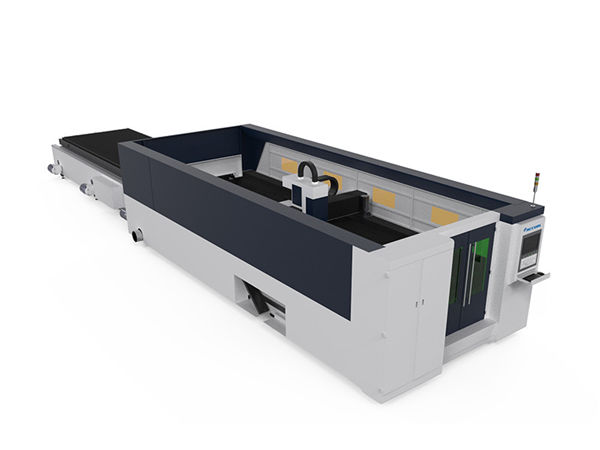

სახელის ტეგის ლაზერული ფირფიტის ჭრის მანქანა 3 მმ ალუმინის ლაზერული ჭრის მანქანა

პროდუქტის აღწერილობა

---

სერთიფიკაცია: CE
გადახდისა და ტრანსპორტირების პირობები:
მინიმალური შეკვეთის რაოდენობა: 1 სეტ
ფასი: შეთანხმებით
შეფუთვის დეტალები: 1 * 40GP კონტეინერი
ადგილზე მიტანის დრო: 30 დღე
გადახდის პირობები: L / C, D / A, T / T, D / P, Western Union

დეტალური პროდუქტის აღწერა

---

განცხადება ::	ლითონის ყველა მასალა	სისქის ჭრა:	SS Upto 12 მმ, MS Upto 22cm
ლაზერის ტიპი ::	Ბოჭკოვანი	პულსის სიხშირე:	1-2000HZ
პოზიციონირების სისტემა:	წითელი შუქი	საკონტროლო პროგრამა ::	ციმციმი
გრაფიკული ფორმატის მხარდაჭერა ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	წარმოშობის ადგილი ::	ჩინეთი
Მოდელის ნომერი::	TY-DD3015	მოგვიანებით გაიყიდა მომსახურებები ::	ინჟინრები საზღვარგარეთ მომსახურე მანქანებს შეუძლიათ
სიზუსტის განმეორება ::	+ -0.03 მმ	Ოპერაციული ტემპერატურა::	0 ° C-45 ° C
სამუშაო ტენიანობა ::	5%-95%	ლაზერული წყარო:	ჩინური თუ იმპორტირებული
Ვოლტაჟი::	AC380V ± 10% 50HZ (60HZ)	ჭრის ფართობი:	3000x1500 მმ

Advantage of fiber laser cutting machine

---

1. Excellent Path Quality: Smaller laser dot and high work efficiency, high quality.
2. High Cutting Speed: cutting speed is 2-3 times than same power CO2 laser cutting machine.
3. Stable Running: adopt top world import fiber lasers, stable performance, key parts can reach 100,000 hours;
4. High Efficiency for photoelectric conversion: Compare with CO2 laser cutting machine, fiber laser cutting machine have three times photoelectric conversion efficiency.
5. Low Cost: Save energy and protect environment. Photoelectric conversion rate is up to 25-30%. Low electric power consumption, it is only about 20%-30% of traditional CO2 laser cutting machine.
6. Low Maintenance: fiber line transmission no need reflect lens, save maintenance cost;
7 Easy Operations: fiber line transmission, no adjustment of optical path.

ბოჭკოვანი ლაზერული ჭრის მანქანის ძირითადი მახასიათებლები

---

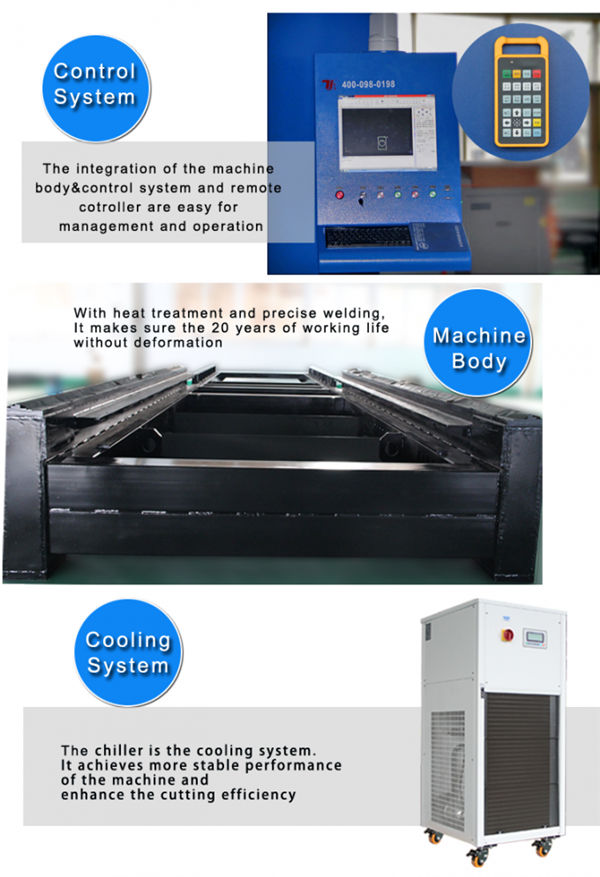

მანქანის სხეული:
1. Taiyi- ს აპარატის სხეული 8 მმ-იანი ფოლადის კონსტრუქციით, 600 ℃ სითბოს დამუშავებით, ზუსტი შედუღებით, 20 წლის გამოყენების უზრუნველსაყოფად, დეფორმაციის გარეშე.
2. განყოფილება მაგნიუმის შენადნობის ჩამოსხმის საშუალებით, ძლიერი სტაბილურობა დეფორმაციის გარეშე, სწრაფი მოძრაობა.
3. მაღალი ეფექტურობის ზონირების მოწევა სისტემა მანქანა სხეულის ორივე მხარეს, ძლიერი სეგმენტირებული მტვერი და მოწევის შეგროვება, ეს შეამცირებს მუშებს.
4. იმპორტირებული ზუსტი ფლანგის ამცირებელი და სერვოძრავა, სწრაფი გაშვების სიჩქარე.
5. მანქანების საწოლზე 70 დანა და 6 სლაიდიანი ბარი, მჭიდრო დანა რომ შეამცირონ მანქანაზე გაფრთხილება, ცილინდრებთან მუშაობის სლაიდებიანი ბარები ატვირთეთ და ჩამოტვირთეთ ფურცლებზე მარტივად.
6. მოქნილი დატვირთვის ყუთი შეიძლება იყოს წინა მხარეს და ორივე მხარეს, რაც მოსახერხებელია მანქანაში მუშაობის მდგომარეობისთვის.

სპეციფიკაცია

---

ლაზერული წყაროს საშუალო	Ბოჭკოვანი
ჭრის დიაპაზონი (L * W)	3000 მმ × 15000 მმ
Z ღერძიანი ღერო	250 მმ
მაქსიმ. პოზიციონირების სიჩქარე	120 მ / წთ
X, Y ღერძი მაქსიმ. დააჩქაროს სიჩქარე	1.0 გ
გაგრილების ფორმა	წყლის გაგრილება
ლაზერული ტალღის სიგრძე	1070 ნმ
ლაზერული წყაროს გამომავალი ენერგია	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (სურვილისამებრ)
მინ. ჭრის უფსკრული	0,1 მმ
X, Y და Z ღერძების პოზიციონირების სიზუსტე	0.03 მმ
X, Y და Z ღერძების განმეორებითი განლაგების სიზუსტე	0.01 მმ
ჭრის მასალის სისქე (მასალების მიხედვით)	0.2 - 25 მმ
მძღოლის მოდელი	იმპორტირებული სერვოძრავა
დენის მოთხოვნა	380V, 50/60 ჰც
სამუშაო ტემპერატურა	0-45
უწყვეტი სამუშაო დრო	24 საათი
მანქანების წონა	დაახლოებით 12000 კგ
ელექტროენერგიის მთლიანი დაცვის დონე	IP54

სისქის მითითების ცხრილი

---

ლაზერული ენერგია	ჭრის მაქსიმალური სისქე
	ნახშირბადის ფოლადი (მმ)	უჟანგავი ფოლადი (მმ)	ალუმინი (მმ)	თითბერი (მმ)
700 ვტ	8	3	1	1
1000 ვტ	12	4	2	2.5
1500 ვტ	14	5	4	3
2000 ვტ	16	6	5	4
3000 ვტ	22	10	6	8
პარამეტრის ზემოთ მხოლოდ მითითებისთვის

დეტალური სურათები

---

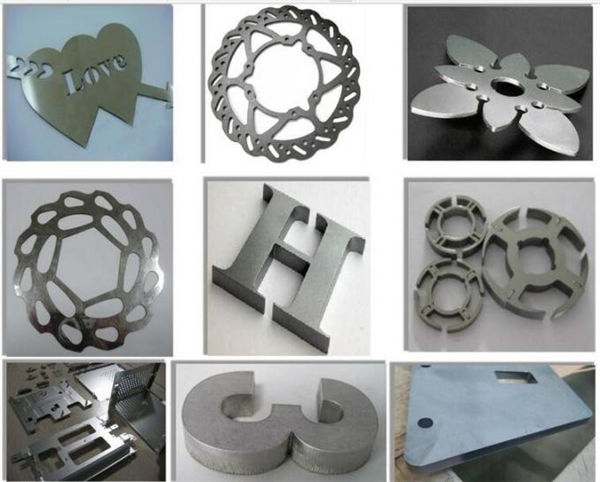

ნიმუშების ჭრა

---
