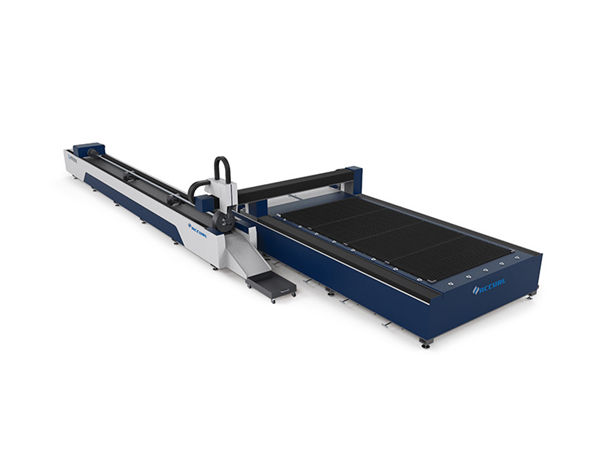

ლითონის მილები 3D ლაზერული ჭრის მანქანა / ავტო მილის საჭრელი მანქანა

ლითონის მილები 3D ლაზერული ჭრის მანქანა / ავტო მილის საჭრელი მანქანა

პროდუქტის აღწერილობა

სერთიფიკაცია: CE
გადახდისა და ტრანსპორტირების პირობები:
მინიმალური შეკვეთის რაოდენობა: 1 სეტ
ფასი: შეთანხმებით
შეფუთვის დეტალები: 1 * 20GP კონტეინერი
ადგილზე მიტანის დრო: 30 დღე
გადახდის პირობები: L / C, D / A, T / T, D / P, Western Union, L / C
მომარაგების შესაძლებლობა: თვეში 50 ცალი

დეტალური პროდუქტის აღწერა

განცხადება ::ლითონის ყველა მასალასისქის ჭრა:SS Upto 10mm, MS Upto 22cm
ლაზერის ტიპი ::ᲑოჭკოვანიCNC ან არა ::დიახ
გაგრილების რეჟიმი ::წყლის გაგრილებასაკონტროლო პროგრამა ::ციმციმი
გრაფიკული ფორმატის მხარდაჭერა ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTწარმოშობის ადგილი ::ჩინეთი
Მოდელის ნომერი::TY-3015DGმოგვიანებით გაიყიდა მომსახურებები ::ინჟინრები საზღვარგარეთ მომსახურე მანქანებს შეუძლიათ
სიზუსტის განმეორება ::+ -0.03 მმᲝპერაციული ტემპერატურა::0 ° C-45 ° C
სამუშაო ტენიანობა ::5%-95%დამუშავების დიაპაზონი:20-130mmx3000 მმ
Ვოლტაჟი::AC380V ± 10% 50HZ (60HZ)ჭრის ფართობი:3000 * 1500 მმ სტანდარტული, უფრო დიდი პერსონალურად მორგება

მანქანა სხეული

1. ჩვენი აპარატის სხეული 8 მმ-იანი ფოლადის კონსტრუქციით, 600 ℃ სითბოს დამუშავებით, ზუსტი შედუღებით, რომ დარწმუნდეთ 20 წლის გამოყენებაში დეფორმაციის გარეშე.
2. განყოფილება მაგნიუმის შენადნობის ჩამოსხმის საშუალებით, ძლიერი სტაბილურობა დეფორმაციის გარეშე, სწრაფი მოძრაობა.
3. მაღალი ეფექტურობის ზონირების მოწევა სისტემა მანქანა სხეულის ორივე მხარეს, ძლიერი სეგმენტირებული მტვერი და მოწევის შეგროვება, ეს შეამცირებს მუშებს.
4. იმპორტირებული ზუსტი ფლანგის ამცირებელი და სერვოძრავა, სწრაფი გაშვების სიჩქარე.
5. მანქანების საწოლზე 70 დანა და 6 სლაიდიანი ბარი, მჭიდრო დანა რომ შეამცირონ მანქანაზე გაფრთხილება, ცილინდრებთან მუშაობის სლაიდებიანი ბარები ატვირთეთ და ჩამოტვირთეთ ფურცლებზე მარტივად.
6. მოქნილი დატვირთვის ყუთი შეიძლება იყოს წინა მხარეს და ორივე მხარეს, რაც მოსახერხებელია მანქანაში მუშაობის მდგომარეობისთვის.

Advantage of fiber laser cutting machine

1) შესანიშნავი სხივის ხარისხი: მცირე ფოკუსის დიამეტრი და მუშაობის მაღალი ეფექტურობა, მაღალი ხარისხი.
2) ჭრის მაღალი სიჩქარე: ჭრის სიჩქარე აღემატება 60 მ / წთ
3) სტაბილური გაშვება: მოწინავე იმპორტის ბოჭკოვანი ლაზერების მიღება, სტაბილური შესრულება, ძირითადი ნაწილები შეიძლება
მიაღწიოს 100,000 საათს;
4) ფოტოელექტრული გადაქცევის მაღალი ეფექტურობა: შეადარეთ CO2 ლაზერული ჭრის მანქანას,
ბოჭკოვანი ლაზერული ჭრის მანქანას აქვს სამჯერ ფოტოელექტრული კონვერტაციის ეფექტურობა
5) დაბალი ღირებულება და დაბალი შენარჩუნება: დაზოგეთ ენერგია და გარემოს დაცვა. ფოტოელექტრული კონვერტაციის კურსი
25-30% -მდეა. ელექტროენერგიის დაბალი მოხმარება, ეს არის მხოლოდ 20% -30% ტრადიციული CO2 ლაზერული
საჭრელი მანქანა. ბოჭკოვანი ხაზის გადაცემა არ არის საჭირო ასახული ობიექტივი, დაზოგეთ შენარჩუნების ღირებულება;
6) მარტივი ოპერაციები: ბოჭკოვანი ხაზის გადაცემა, ოპტიკური ბილიკის რეგულირება;
7) სუპერ მოქნილი ოპტიკური ეფექტები: კომპაქტური დიზაინი, ადვილად მოქნილი წარმოების მოთხოვნები.

სპეციფიკაცია

ლაზერული წყაროს საშუალოᲑოჭკოვანი
ჭრის დიაპაზონი (L * W)3000 მმ × 1500 მმ
Z ღერძიანი ღერო250 მმ
მაქსიმ. პოზიციონირების სიჩქარე120 მ / წთ
X, Y ღერძი მაქსიმ. დააჩქაროს სიჩქარე1.0 გ
გაგრილების ფორმაწყლის გაგრილება
ლაზერული ტალღის სიგრძე1070 ნმ


ლაზერული წყაროს გამომავალი ენერგია



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(სურვილისამებრ)

მინ. ჭრის უფსკრული0,1 მმ
X, Y და Z ღერძების პოზიციონირების სიზუსტე0.03 მმ
X, Y და Z ღერძების განმეორებითი განლაგების სიზუსტე0.01 მმ
ჭრის მასალის სისქე (მასალების მიხედვით)0.2 - 25 მმ
მძღოლის მოდელიიმპორტირებული სერვოძრავა
დენის მოთხოვნა380V, 50/60 ჰც
სამუშაო ტემპერატურა0-45
უწყვეტი სამუშაო დრო24 საათი
მანქანების წონადაახლოებით 12000 კგ
ელექტროენერგიის მთლიანი დაცვის დონეIP54

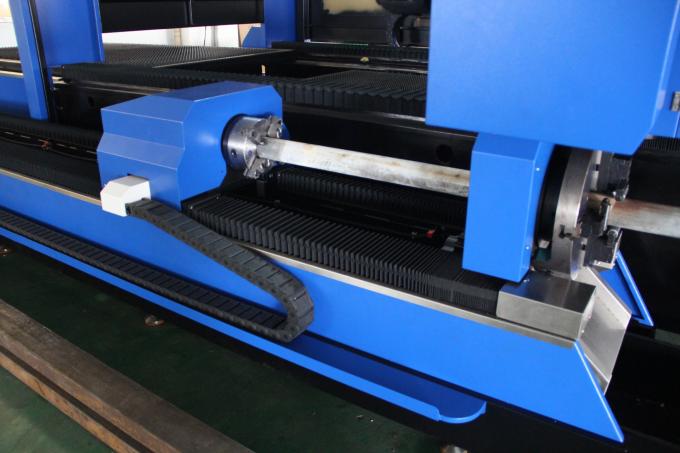

დეტალური სურათები

სახელი: აპარატის სხეული და აქსესუარი.600 ℃ სითბოს დამუშავება, ღუმელში 24 საათის განმავლობაში გაგრილება, CO2- ის დაცვის ზუსტი შედუღება, რომ დარწმუნდეთ 20 წლის განმავლობაში გამოყენებისას დეფორმაციის გარეშე.
b. სინქრონული X / Y / Z ღერძი: Z- ღერძი შეიძლება გაიაროს 150 მმ, შესაფერისია მრავალი სახეობის მეტალის ფურცლების მოჭრისთვის.
გ. მაღალი ხარისხის გარანტიას იძლევა მისი გამძლეობა და მათი შენარჩუნება.
სახელი:AC სერვოძრავა და მძღოლი იმპორტირებული სერვო ძრავა (Y- ღერძი, რომელსაც ორი სერვოძრავა ახორციელებს) დახვეწილი პლანეტარული რედუქტორის საშუალებით უზრუნველყოფს სტაბილურ, ზუსტი და საიმედო დრაივს.
სახელი:ზუსტი ხაზოვანი სახელმძღვანელოები გაფართოებული ჭრის სისტემა, ლაზერული ენერგია და სერვო მოძრაობა ჯდება ერთმანეთთან სრულყოფილად, იმპორტირებული მაღალი სიჩქარის სიჩქარისა და თაროს დისკის სისტემა, გაცვალებული ორმაგი სამუშაო მაგიდა, მაღალი დამუშავების სიჩქარისა და სიზუსტის უზრუნველსაყოფად.
სახელი:საჭრელი უფროსის უკონტროლო ჭრის ხელმძღვანელს აქვს ავტომატური სიმაღლის თვალყურის დევნა და შეჯახების საწინააღმდეგო ფუნქცია, რაც მნიშვნელოვნად აუმჯობესებს ჭრის სიჩქარეს, სიგლუვეს და ჭრის სიზუსტს იმავე გამომავალი ენერგიის პირობებში. ერთი სიტყვით, ჭრის ეფექტურობა შეიძლება გაიზარდოს.
სახელი:ლაზერული წყაროს სიჩქარე, მაღალი სიზუსტის ჭრის ხაზი და გლუვი ჭრის პირას

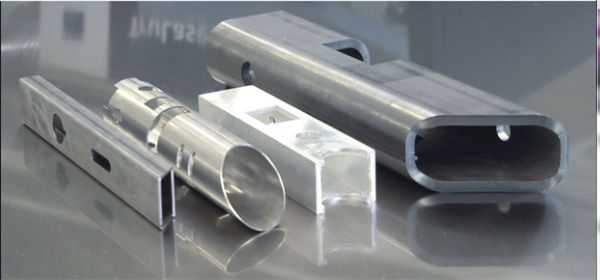

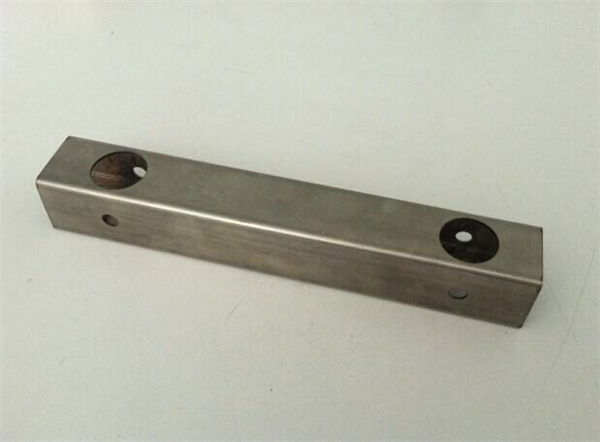

ნიმუშების ჭრა

ტრენინგი

კონტრაქტის გაფორმების შემდეგ, თქვენს კომპანიას შეუძლია მოაწყოს ტექნოლოგს, რომ მოვიდეს ჩვენს ქარხანაში, შეისწავლოს ტექნიკის ძირითადი ელემენტები და საოპერაციო საჭიროებები, საკმარისი დროა 1-3 დღის განმავლობაში, ტრენინგის შინაარსი ასეთია:
ა) ხატვის პროგრამული უზრუნველყოფის საერთო ტრენინგი;
ბ) სწავლების პროცედურების ჩატარება და გამტარუნარიანობა;
გ) პანელის და პროგრამული პარამეტრების მნიშვნელობა, პარამეტრების დიაპაზონის განსაზღვრა;
დ) აპარატის ძირითადი გაწმენდა და მოვლა;
ე) საერთო აპარატურის პრობლემების მოგვარება;
ვ) ოპერაციის სიფრთხილე
