fiber laser engraving machine 10 meter machine body design

პროდუქტის აღწერილობა

სერთიფიკაცია: CE
გადახდისა და ტრანსპორტირების პირობები:
მინიმალური შეკვეთის რაოდენობა: 1 სეტ
ფასი: შეთანხმებით
შეფუთვის დეტალები: 1 * 40GP კონტეინერი
ადგილზე მიტანის დრო: 30 დღე
გადახდის პირობები: L / C, D / A, T / T, D / P, Western Union

დეტალური პროდუქტის აღწერა

განაცხადი:	ლითონის ყველა მასალა	სისქის ჭრა:	Upto 1mm SS
ლაზერის ტიპი:	იმპორტირებული ორიგინალური ბოჭკოვანი ლაზერით	მაქსიმალური ჭრის სისქე:	20 მმ / CS; 10 მმ / SS
Min.line სიგანე:	0.1 მმ	საკონტროლო პროგრამა:	ციმციმი
გრაფიკული ფორმატის მხარდაჭერა:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
სიზუსტის განმეორება:	+/- 0.03 მმ	Ოპერაციული ტემპერატურა:	0 ° C-45 ° C
გაგრილების რეჟიმი:	წყლის გაგრილება	ლაზერული წყარო:	IPG / Nlight / Raycus / Max
ვოლტაჟი:	AC380V ± 10% 50HZ (60HZ)	ჭრის ფართობი:	3000x1500 მმ

განაცხადი

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

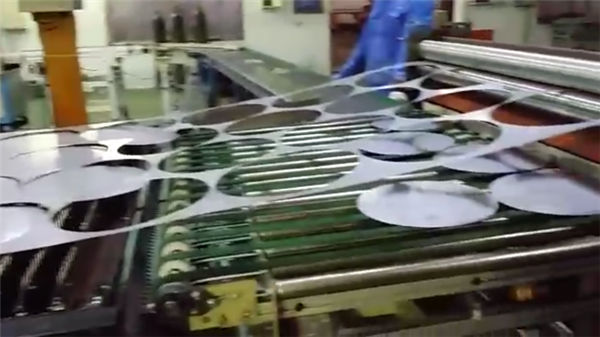

Cut round circle 100-800mm

Project Configration

code	ნივთი
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

ლაზერული წყაროს საშუალო	Ბოჭკოვანი
ჭრის დიაპაზონი (L * W)	10000 mm × 15000 mm
Z ღერძიანი ღერო	250 მმ
მაქსიმ. პოზიციონირების სიჩქარე	120 მ / წთ
X, Y ღერძი მაქსიმ. დააჩქაროს სიჩქარე	1.0 გ
გაგრილების ფორმა	წყლის გაგრილება
ლაზერული ტალღის სიგრძე	1070 ნმ
ლაზერული წყაროს გამომავალი ენერგია	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (სურვილისამებრ)
მინ. ჭრის უფსკრული	0,1 მმ
X, Y და Z ღერძების პოზიციონირების სიზუსტე	0.03 მმ
X, Y და Z ღერძების განმეორებითი განლაგების სიზუსტე	0.01 მმ
ჭრის მასალის სისქე (მასალების მიხედვით)	0.2 - 25 მმ
მძღოლის მოდელი	იმპორტირებული სერვოძრავა
დენის მოთხოვნა	380V, 50/60 ჰც
სამუშაო ტემპერატურა	0-45
უწყვეტი სამუშაო დრო	24 საათი
მანქანების წონა	დაახლოებით 12000 კგ
ელექტროენერგიის მთლიანი დაცვის დონე	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Პარამეტრი	შენიშვნა
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20 მ / წთ
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

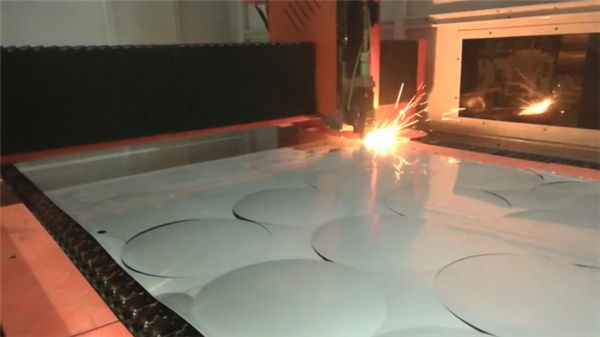

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

ნიმუშების ჭრა

წინასწარი გაყიდვის სერვისი

1. უფასო ნიმუშის ჭრა,
ნიმუშის მოჭრის / ტესტირების უფასოთვის, გამოგვიგზავნეთ თქვენი CAD ფაილი, ჩვენ გავაკეთებთ აქ გაჭრას და გავაკეთებთ ვიდეოს, რომ გაჩვენოთ ჭრილი, ან გამოგიგზავნით ნიმუშს, რათა შეამოწმოთ ჭრის ხარისხი.
2. პერსონალურად მორგებული მანქანა
მომხმარებელთა განაცხადის თანახმად, ჩვენ შეგვიძლია გადახედოთ ჩვენს აპარატს, მომხმარებლის კომფორტისთვის და წარმოების მაღალი ეფექტურობისთვის.

მომსახურება გაყიდვების შემდეგ

A. მანქანას მიეწოდება სასწავლო ვიდეო და მომხმარებლის სახელმძღვანელო ინგლისურ ენაზე, ინსტალაციისთვის, ექსპლუატაციისთვის, მოვლა-პატრონობისთვის და პრობლემების გადაღების მიზნით, და ტექნიკური სახელმძღვანელოს უნდა მისცეს ელ.ფოსტით, ფაქსის საშუალებით, ტელეფონით, სკაიპით….
B. ჩვენ ტექნიკოსს ვთავაზობთ დამკვეთის საიტს ინსტალაციისა და ტრენინგისთვის, მომხმარებელმა უნდა დაფაროს ვიზა, ბილეთი, ადგილობრივი საცხოვრებელი ღირებულება.
C. მომხმარებელმა შეიძლება მოვიდეს ჩვენს ქარხანაში ტრენინგის მიზნით. ჩვენ შემოგთავაზებთ ინსტალაციის, ექსპლუატაციის, მანქანათმშენებლობის და ტექნიკური მომსახურების ტრენინგებს.
ჩვენს სახელოსნოში ტრენინგის დროს, ჩვენ გთავაზობთ უფასო ტრენინგს და ცხოვრების ღირებულებას 7 დღის განმავლობაში, შეზღუდეთ 2 ადამიანი.

Გარანტია

ა) .1 წელი მთელი აპარატისთვის (ხელით დაზიანების შესახებ არის მოლაპარაკება.).
ბ) ლაზერული წყარო 2 წლიანი გარანტიით
გ) სიცოცხლის ხანგრძლივობა და სათადარიგო ნაწილების მიწოდება
დ) უფასო ტრენინგი ოპერაციული პერსონალისთვის. (ინჟინერს შეუძლია საზღვარგარეთ წასვლა მოლაპარაკება.)

ხშირად დასმული კითხვები

Q1: როგორ მოვიპოვო საუკეთესო მანქანა ჩემთვის?
თქვენ შეგიძლიათ გვითხრათ თქვენი სამუშაო მასალა, დეტალებით შესრულებული ნამუშევარი სურათებით ან vedio ისე, რომ ჩვენ ვიმსჯელოთ, შეუძლია თუ არა ჩვენს მანქანას დააკმაყოფილოს თქვენი საჭიროება. მაშინ ჩვენ შეგვიძლია მოგცეთ საუკეთესო მოდელი, დამოკიდებულია ჩვენს გამოცდილებაზე.

Q2: ეს პირველი შემთხვევაა, როდესაც ამ ტიპის მანქანას ვიყენებ, მარტივია ოპერაცია?
ჩვენ გამოგიგზავნით ინგლისურ ენაზე სახელმძღვანელოს და სახელმძღვანელოს vedio, მას შეუძლია გასწავლით თუ როგორ უნდა გააკეთოთ მანქანა. თუ თქვენ ჯერ კიდევ ვერ ისწავლით თუ როგორ გამოიყენოთ ეს, ჩვენ შეგვიძლია დაგეხმაროთ "Teamviewer" ონლაინ დახმარების პროგრამული უზრუნველყოფით. თუ შეგვიძლია ვისაუბროთ ტელეფონით, ელექტრონული ფოსტით ან სხვა საკონტაქტო გზებით.

Q3: თუ მანქანას ჩემს ადგილზე პრობლემა აქვს, როგორ მოვიქცე?
ჩვენ შეგვიძლია გამოგიგზავნოთ უფასო ნაწილები საგარანტიო პერიოდში, თუ მანქანებს რაიმე პრობლემა აქვთ "ნორმალურ გამოყენებაში".

Q4: აწყობთ მანქანების გადაზიდვას?
დიახ, ძვირფასო პატივცემულო მომხმარებლებო, FOB ან CIF ფასისთვის, ჩვენ მოვაწყობთ გადაზიდვას თქვენთვის. EXW- ის ფასად, კლიენტებმა უნდა მოაწყონ გადაზიდვები საკუთარი ან მათი აგენტების მიერ.
