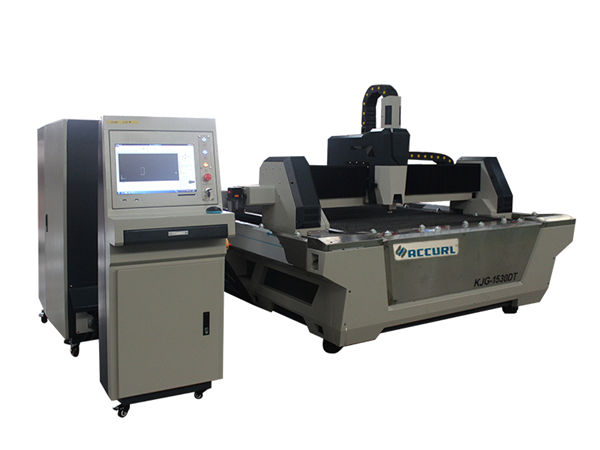

cnc ბოჭკოვანი ლაზერული ჭრის მანქანა უჟანგავი ფოლადის ფურცლის საჭრელით გაცვლითი მაგიდით

cnc ბოჭკოვანი ლაზერული ჭრის მანქანა უჟანგავი ფოლადის ფურცლის საჭრელით გაცვლითი მაგიდით

პროდუქტის აღწერილობა


სერთიფიკაცია: CE
გადახდისა და ტრანსპორტირების პირობები:
მინიმალური შეკვეთის რაოდენობა: 1 სეტ
ფასი: შეთანხმებით
შეფუთვის დეტალები: 1 * 40GP კონტეინერი
ადგილზე მიტანის დრო: 30 დღე
გადახდის პირობები: L / C, D / A, T / T, D / P, Western Union

დეტალური პროდუქტის აღწერა


განცხადება ::ლითონის ყველა მასალასისქის ჭრა:SS Upto 10mm, MS Upto 22cm
ლაზერის ტიპი ::ᲑოჭკოვანიCNC ან არა ::დიახ
გაგრილების რეჟიმი ::წყლის გაგრილებასაკონტროლო პროგრამა ::ციმციმი
გრაფიკული ფორმატის მხარდაჭერა ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTწარმოშობის ადგილი ::ჩინეთი
Მოდელის ნომერი::TY-6020JBმოგვიანებით გაიყიდა მომსახურებები ::ინჟინრები საზღვარგარეთ მომსახურე მანქანებს შეუძლიათ
სიზუსტის განმეორება ::+ -0.03 მმᲝპერაციული ტემპერატურა::0 ° C-45 ° C
სამუშაო ტენიანობა ::5%-95%ლაზერული წყარო:ჩინური თუ იმპორტირებული
Ვოლტაჟი::AC380V ± 10% 50HZ (60HZ)ჭრის ფართობი:6000x2000mm



პროდუქტის აღწერა


Fiber laser cutting machine of JB series with full protective cover
Especially suitable for stainless steel, carbon steel, galvanized plate and so on.
ფართოდ გამოიყენება ლითონის ნაწარმებში, ფოლადის სტრუქტურაში, ზუსტი დანადგარების, ავტო ნაწილების, სათვალეების, სამკაულების,
სახელწოდება, რეკლამა, რეწვა, ელექტრონიკა, სათამაშოები, შეფუთვა და სხვა დარგები

ბოჭკოვანი ლაზერული ჭრის მანქანის ძირითადი მახასიათებლები


მანქანის სხეული:
1. Taiyi- ს აპარატის სხეული 8 მმ-იანი ფოლადის კონსტრუქციით, 600 ℃ სითბოს დამუშავებით, ზუსტი შედუღებით, 20 წლის გამოყენების უზრუნველსაყოფად, დეფორმაციის გარეშე.
2. განყოფილება მაგნიუმის შენადნობის ჩამოსხმის საშუალებით, ძლიერი სტაბილურობა დეფორმაციის გარეშე, სწრაფი მოძრაობა.
3. მაღალი ეფექტურობის ზონირების მოწევა სისტემა მანქანა სხეულის ორივე მხარეს, ძლიერი სეგმენტირებული მტვერი და მოწევის შეგროვება, ეს შეამცირებს მუშებს.
4. იმპორტირებული ზუსტი ფლანგის ამცირებელი და სერვოძრავა, სწრაფი გაშვების სიჩქარე.
5. მანქანების საწოლზე 70 დანა და 6 სლაიდიანი ბარი, მჭიდრო დანა რომ შეამცირონ მანქანაზე გაფრთხილება, ცილინდრებთან მუშაობის სლაიდებიანი ბარები ატვირთეთ და ჩამოტვირთეთ ფურცლებზე მარტივად.
6. მოქნილი დატვირთვის ყუთი შეიძლება იყოს წინა მხარეს და ორივე მხარეს, რაც მოსახერხებელია მანქანაში მუშაობის მდგომარეობისთვის.

სპეციფიკაცია


ლაზერული წყაროს საშუალოᲑოჭკოვანი
ჭრის დიაპაზონი (L * W)6000 mm × 2000 mm
Z ღერძიანი ღერო250 მმ
მაქსიმ. პოზიციონირების სიჩქარე120 მ / წთ
X, Y ღერძი მაქსიმ. დააჩქაროს სიჩქარე1.0 გ
გაგრილების ფორმაწყლის გაგრილება
ლაზერული ტალღის სიგრძე1070 ნმ


ლაზერული წყაროს გამომავალი ენერგია



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(სურვილისამებრ)

მინ. ჭრის უფსკრული0,1 მმ
X, Y და Z ღერძების პოზიციონირების სიზუსტე0.03 მმ
X, Y და Z ღერძების განმეორებითი განლაგების სიზუსტე0.01 მმ
ჭრის მასალის სისქე (მასალების მიხედვით)0.2 - 25 მმ
მძღოლის მოდელიიმპორტირებული სერვოძრავა
დენის მოთხოვნა380V, 50/60 ჰც
სამუშაო ტემპერატურა0-45
უწყვეტი სამუშაო დრო24 საათი
მანქანების წონადაახლოებით 12000 კგ
ელექტროენერგიის მთლიანი დაცვის დონეIP54

სისქის მითითების ცხრილი


ლაზერული ენერგიაჭრის მაქსიმალური სისქე
ნახშირბადის ფოლადი (მმ)უჟანგავი ფოლადი (მმ)ალუმინი (მმ)თითბერი

(მმ)

800 ვტ8311
1000 ვტ12422.5
1500 ვტ14543
2000 ვტ16654
3000 ვტ221068
პარამეტრის ზემოთ მხოლოდ მითითებისთვის

გამოყენებითი მასალები


უჟანგავი ფოლადის, ნახშირბადოვანი ფოლადის, ალუმინის ფოლადის, სილიკონის ფოლადის, საგაზაფხულო ფოლადის, Galvanize ფირფიტა, მწნილი ფირფიტა, სპილენძის ფირფიტა, სპილენძის ფირფიტა, ალუმინის ფირფიტა, და ა.შ.
ბოჭკოვანი ლაზერული ჭრის აპარატის უპირატესობები
1. შეადარეთ ტრადიციულ ლაზერს, ბოჭკოვანი ლაზერი უფრო დაცულია გარემოს დაცვით:
2. გაცილებით დაბალი ენერგიის მოხმარება: ბოჭკოვანი ლაზერის ფოტოელექტრული კონვერტაციის ეფექტურობა 15 ჯერ აღემატება ტრადიციულ ლაზერს.
3. უმაღლესი ლაზერული ლაქის ხარისხი: ერთსულოვანი ლაზერული წყარო
4. დაბალი მოხმარება: სათადარიგო ნაწილები მხოლოდ დამცავი ობიექტივია და საქშენები. ელექტროენერგიის მოხმარება 6KW- დან 16KW- მდე სხვადასხვა ლაზერული ენერგიით.
5. მაღალი ავტომატიზაცია: იღებს ციფრული კონტროლი, ჩვენ შეგვიძლია იმპორტირებული ფაილი AUTO CAD– დან პირდაპირ პროგრამის მოჭრაზე, ნებისმიერი ნიმუშის მოჭრა შეიძლება, უფრო მეტიც, არსებობს ინტელექტუალური ტიპაჟის ფუნქცია, ამრიგად შეგიძლიათ დაზოგოთ ნედლეულის ხარჯები უდიდესი ზომით.
6. ჭრის მაღალი ეფექტურობა: ლაზერის გადამცემი თვისებების გამო, ლაზერული საჭრელი დანადგარი აღჭურვილია მრავალი კონფიგურაციით CNC სამუშაო სკამზე, რათა განხორციელდეს რიცხვითი კონტროლი. თქვენ მხოლოდ CNC პროგრამის შეცვლა გჭირდებათ, სხვადასხვა ფორმის მოჭრაზე, ასევე ორგანზომილებიანი ჭრისთვის და სამგანზომილებიანი ჭრისთვის.

დეტალური სურათები


სახელი:მოწყობილობის სხეული და აქსესუარები .600 ℃ სითბოს მკურნალობა, ღუმელში 24 საათიანი გაგრილება, CO2- ისგან დაცვის ზუსტი შედუღება, 20 წლის გამოყენების უზრუნველსაყოფად, დეფორმაციის გარეშე.
b. სინქრონული X / Y / Z ღერძი: Z- ღერძი შეიძლება გაიაროს 150 მმ, შესაფერისია მრავალი სახეობის მეტალის ფურცლების მოჭრისთვის.
გ. მაღალი ხარისხის გარანტიას იძლევა მისი გამძლეობა და მათი შენარჩუნება.
სახელი:AC სერვოძრავა და მძღოლი იმპორტირებული სერვო ძრავა (Y- ღერძი, რომელსაც ორი სერვოძრავა ახორციელებს) დახვეწილი პლანეტარული რედუქტორის საშუალებით უზრუნველყოფს სტაბილურ, ზუსტი და საიმედო დრაივს.
სახელი:ზუსტი ხაზოვანი სახელმძღვანელოები გაფართოებული ჭრის სისტემა, ლაზერული ენერგია და სერვო მოძრაობა ჯდება ერთმანეთთან სრულყოფილად, იმპორტირებული მაღალი სიჩქარის სიჩქარისა და თაროს დისკის სისტემა, გაცვალებული ორმაგი სამუშაო მაგიდა, მაღალი დამუშავების სიჩქარისა და სიზუსტის უზრუნველსაყოფად.
სახელი:საჭრელი უფროსის უკონტროლო ჭრის ხელმძღვანელს აქვს ავტომატური სიმაღლის თვალყურის დევნა და შეჯახების საწინააღმდეგო ფუნქცია, რაც მნიშვნელოვნად აუმჯობესებს ჭრის სიჩქარეს, სიგლუვეს და ჭრის სიზუსტს იმავე გამომავალი ენერგიის პირობებში. ერთი სიტყვით, ჭრის ეფექტურობა შეიძლება გაიზარდოს.
სახელი:ლაზერული წყაროს სიჩქარე, მაღალი სიზუსტის ჭრის ხაზი და გლუვი ჭრის პირას

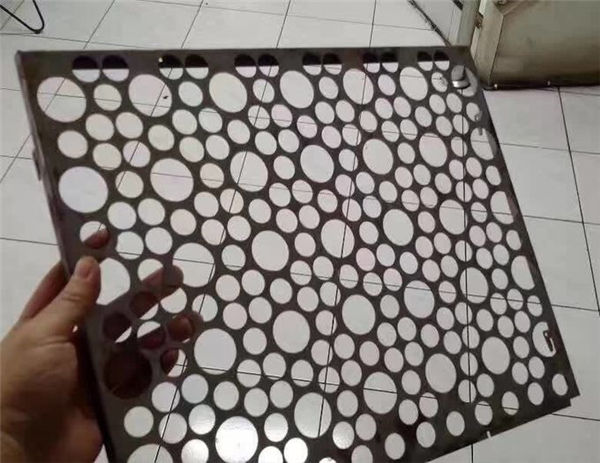

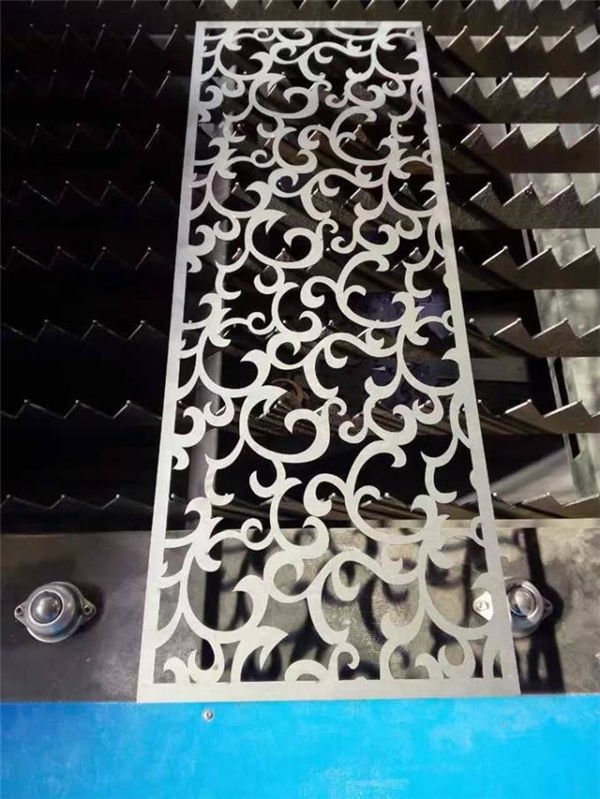

ნიმუშების ჭრა


ტრენინგი


გაყიდვების შემდგომი მომსახურება, ტრენინგიდან მანქანამდე დამონტაჟებამდე (3 გზა):
1. ვიდეო და მომხმარებლის სახელმძღვანელო ინგლისურ ენაზე, რომ შემოგთავაზოთ ინსტალაცია, ექსპლუატაცია, მოვლა-პატრონობა და პრობლემების გადაღება და ტექნიკური სახელმძღვანელო, რომელსაც შემოგთავაზებთ ელ.ფოსტით, ფაქსით, ტელეფონით / whatsapp / skype // და ა.შ. ინსტალაციის, გამოყენების ან რეგულირების ზოგიერთი პრობლემა.
2. თქვენს კომპანიას შეუძლია მოაწყოს ტექნიკოსი ჩვენს ქარხანაში, რომ შეიტყოს აღჭურვილობის და საოპერაციო საჭიროების ძირითადი ცოდნა, საკმარისი დროა 3-5 დღეში, ტრენინგის შინაარსი ასეთია:
ა) ხატვის პროგრამული უზრუნველყოფის საერთო ტრენინგი;
ბ) სწავლების პროცედურების ჩატარება და გამტარუნარიანობა;
გ) პანელის და პროგრამული პარამეტრების მნიშვნელობა, პარამეტრების დიაპაზონის განსაზღვრა
დ) აპარატის ძირითადი გაწმენდა და მოვლა;
ე) საერთო აპარატურის პრობლემების მოგვარება;
ვ) ოპერაციის სიფრთხილე.
3. შიდა და კარი სწავლების სერვისი. ვიზა, მოგზაურობის ხარჯები და საცხოვრებლის განთავსება მოხდება მომხმარებლის ხარჯებით. უმჯობესია ტრენინგის მოწყობა ორივე ჩვენი ინჟინრისთვის სასწავლო პერიოდის განმავლობაში. ტრენინგის დრო: 3-5days.

Გარანტია


ა) .1 წელი მთელი აპარატისთვის (ხელით დაზიანების შესახებ არის მოლაპარაკება.).
ბ) ლაზერული წყარო 2 წლიანი გარანტიით
გ) სიცოცხლის ხანგრძლივობა და სათადარიგო ნაწილების მიწოდება
დ) უფასო ტრენინგი ოპერაციული პერსონალისთვის. (ინჟინერს შეუძლია საზღვარგარეთ წასვლა მოლაპარაკება.)
